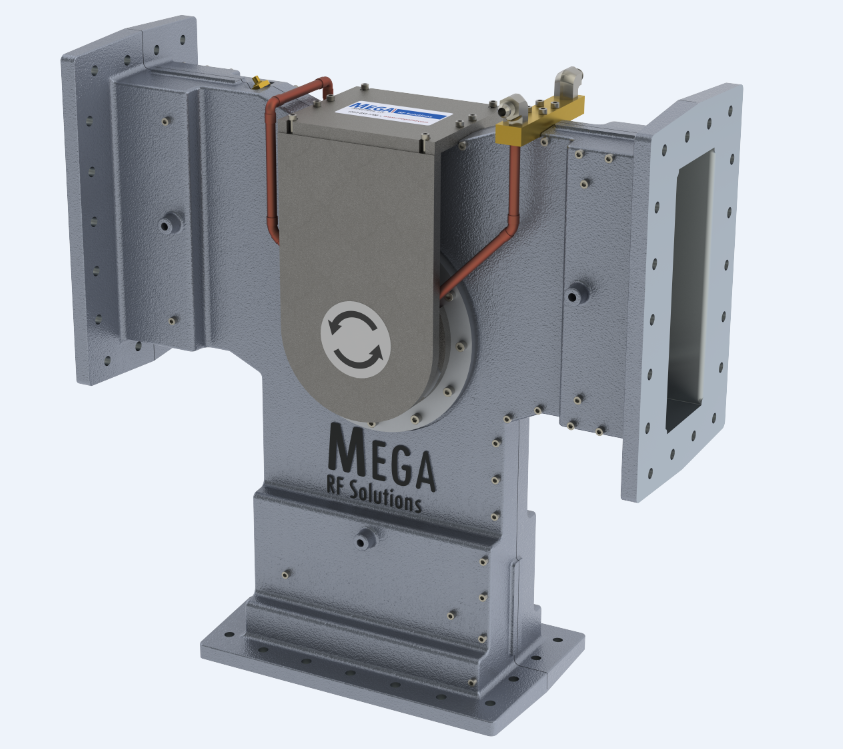

Description
Monitor couplers provided upon request. -60 +/- 2dB, Type N connector.
Circulators nominally optimized for RF performance at 75kW forward power. Customer modifications for operation at lower RF power levels possible upon request.
Frequency: 915 +/- 10 MHZ
Return Loss: >25dB @ 915, >20db in band
Insertion Loss: <0.1 dB @ 915, <0.15 in band
Isolation: >25dB @ 915, >20dB in band
Power: 75kW CW forward, 75kW CW reflected
Material: Aluminum Housing (A356 T51, RoHS passivated), Steel (Zinc passivated), Copper cooling channels
Interface: WR975 CPRF
Cooling: 2gpm/min flow at 25-30 degrees C, < 100 psg
Weight: 40.267 lb.
Monitor couplers provided upon request. -60 +/- 2dB, Type N connector.
Circulators nominally optimized for RF performance at 75kW forward power. Customer modifications for operation at lower RF power levels possible upon request.
Weight | 25 kg |
---|---|
Dimensions | 26 × 26 × 12 in |
